熱式質量流量計的特點與結構原理

點擊次數：3531 發布時間：2021-01-25 16:19:51

1、什么是熱式質量流量計

熱式質量流量計簡稱TMF，國內習慣稱為熱式流量計。

熱式質量流量計是利用流體通過外熱源加熱的管道產生的溫度場變化來實現對流體質量的測量，或利用加熱流體時，流體溫度上升某一值所需能量與流體質量之間的關系來實現對流體質量的測量的一種流量儀表。

熱式質量流量計一般用來對氣體質量流量的測量。

熱式質量流量計有以下特點：

(1）具有高精度，高可靠性；

(2）可測流量范圍大；

(3)壓力損失低，可用于*低壓力氣體流量的測量。

熱式質量流量計主要用于對氣體質量流量的測量，按結構原理可分為以下3種。

(1)侵入式TMF

浸入式TMF的加熱元件和測溫元件均用不銹鋼套管保護，而不跟流體接觸。

浸入式TMF分為線型和插入型兩種，線型TMF適用于中等尺寸管道，而插入型TMF適用于大口徑管道。

(2)熱分布型TMF

熱分布型TMF為一種非接觸式流量計，適用于對微小氣體的質量流量測量。

(3)邊界層TMF

邊界層TMF是利用氣體邊界層的傳熱來實現對氣體流量的測量，因不需要對全部介質加熱，故反應速度快，適用于較大管徑內氣體的流量測量。

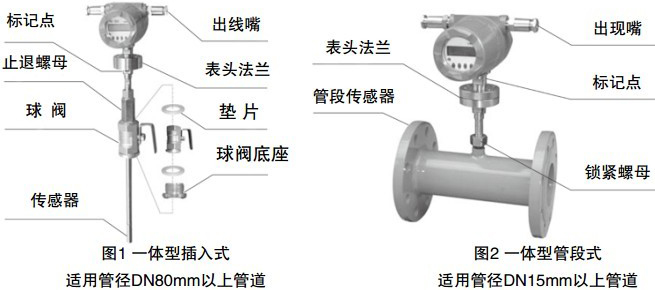

熱式質量流量計結構圖
