什么是鐘罩式氣體流量標準裝置
點擊次數：3223 發布時間：2020-08-17 09:14:02
鐘罩式氣體流量標準裝置又稱動態法氣體流量標準裝置，它是以氣體為介質，用來對氣體流量計進行檢定、校準和檢驗的流量標準設備。
該裝置的構成、工作原理和準確度等級如下。
(1)結構

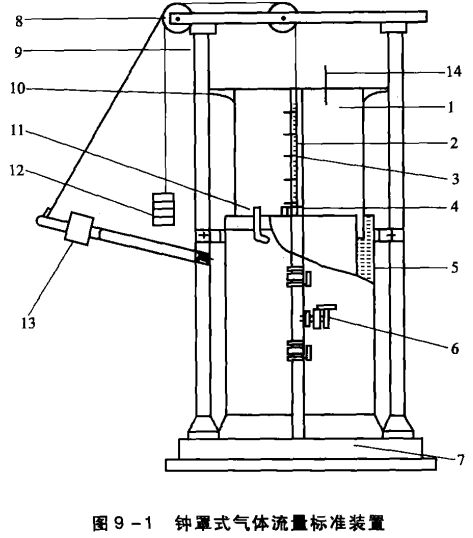

如圖9一1所示，裝置一般由鐘罩、光電發訊器、液槽、壓力補償機構、氣源和試驗管道等構成。
(2)工作原理
如圖9-1所示，裝置是由可移動的鐘罩和固定的液槽構成一個容積可變的密封空腔。鐘罩下降過程中通過壓力補償機構，
1-鐘罩；2-標尺；3-擋板；4-光電發訊器；5-液槽；6-調節閥門；7-底座；8-滑輪；9-導柱；10-外導輪；11-水位計；12-平衡重錘；13-壓力補償機構；14-溫度計
使其內部氣體壓力保持一定值，不隨鐘罩浸入密封液體中的深度而變化。鐘罩兩擋板之間的容積是固定的，測出兩擋板先后通過光電發生器所經歷的時間，可計算出瞬時流量。
(3)準確度等級
裝置的準確度等級有:0.2級、0.5級、1.0級3種。
